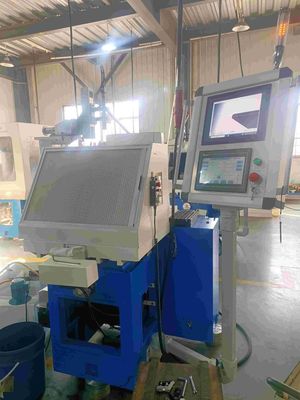

Αποδοτικότητα μύλων εργαλείων μύλων PCBN PCD υψηλή εξαιρετικά σκληρή υλική
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΑριθμός Μοντέλου. | ZT-90CNC | Γραμμική φωτογραφική διαφάνεια | SCHNEEBERGER |
---|---|---|---|
μειωτής | YASKAWA | Axises | άξονας 5 |
Όνομα | PCBN/PCD υψηλή αποδοτικότητα μύλων εργαλείων μύλων εξαιρετικά σκληρή υλική | ||
Υψηλό φως | Εξαιρετικά σκληρός υλικός μύλος εργαλείων,Μύλος PCBN PCD,Εξαιρετικά σκληρά υλικός μύλος PCD |
Radius Tip | 0-70mm | |
---|---|---|
Grinding pressure | 0-450N Adjustable | |
Spindle speed | 0-4200RPM adjustable | |
Grinding wheel size | 150*40*40mm (D*H*T) | |
Grinding wheel oscillation frequency | 0-45/min adjustable | |
Grinding wheel oscillation distance | 0-70mm adjustable | |
Grinding wheel height adjustment | 140mm | |
Grinding wheel stroke range | 400mm | |
Grinding wheel inclination | -13°-+24° | |
Cross table swiveling angle | 0-270° | |
Size of cross table | 210*160mm with 4 T slots | |
Workable infeed hand wheel division | 0.001mm/ 1 division | |
Spindle Power | 2.2KW | |
Dimension | 1850*2200*1650mm( L*H*W) | |
Net weight | 2000kgs |
PCBN/PCD υψηλή αποδοτικότητα μύλων εργαλείων μύλων εξαιρετικά σκληρή υλική
ΤΕΧΝΙΚΕΣ ΠΑΡΑΜΕΤΡΟΙ
1. Άξονας και τροχός άλεσης
Διάμετρος του τροχού άλεσης | 6A2 150*40*40 |
Δύναμη αξόνων | 2.2KW |
Ταχύτητα αξόνων | 0-4200RPM διευθετήσιμος |
Κλίση τροχών άλεσης | -13°-+24° |
Πίεση λείανσης | 0-450N διευθετήσιμος |
2. Ταλάντωση ροδών αλέσματος (άξονας Χ)
Ρύθμιση ύψους τροχών άλεσης | 140mm |
Συχνότητα ταλάντωσης τροχών άλεσης | 0-45/min διευθετήσιμος |
Απόσταση ταλάντωσης τροχών άλεσης | 070mm διευθετήσιμα |
Σειρά ταξιδιού ταλάντωσης τροχών άλεσης | 400mm |
3. Σύστημα οργάνων ελέγχου CCD
Ανώτατοι χρόνοι manification | 70 φορές |
CCD που μετρά το σύστημα | Σύστημα ανοικτής γραμμής |
Όργανο ελέγχου | όργανο ελέγχου 17 ίντσας |
Πρότυπο |
Zt-90CNC |
---|---|
Ψήφισμα συστημάτων εικόνας | 1280dpi*960dpi |
Μέγεθος εικονοκυττάρου | 3.75μm *3.75μm |
Οπτική απόσταση σωλήνων | 300mm |
Ενίσχυση εικόνας | 45-250 φορές (ψηφιακό ζουμ) |
Ακτίνα ακρών | 070mm |
Πίεση λείανσης | 0-450N διευθετήσιμος |
Ταχύτητα αξόνων | 0-4200RPM διευθετήσιμος |
Χαρακτηριστικά σχεδιασμού
- Εξαιρετικά άκαμπτη κατασκευή με το βαρέων καθηκόντων σώμα χυτοσιδήρου, περισσότερο από 18 μήνες φυσικής γήρανσης, σταθερός και ανθεκτικός.
- Ο άξονας μπορεί πραγματοποιεί τη ρύθμιση ανύψωσης και γωνίας, η οποία ενσωματώνει τον τέλειο συνδυασμό ακρίβειας, ακαμψίας και επιδεξιότητας.
- 5 ο άξονας CNC, σύνδεσμος 2 άξονα, ολόκληρη η διαδικασία λείανσης είναι πλήρως αυτόματος.
- Χρησιμοποιώντας την πιό πρόσφατη τεχνολογία εικόνας, πραγματοποιεί τη σε απευθείας σύνδεση ανίχνευση, την αυτόματη λείανση, τη μνήμη παραμέτρου, επεξεργαμένος το συναγερμό λάθους, κ.λπ. στη μηχανή, βελτιώστε περιεκτικά την αποδοτικότητα κατεργασίας, ακρίβεια, αυτοματοποίηση, σταθερότητα.
- Η μηχανή αξόνων υιοθετεί την αβούρτσιστη μηχανή, σταθερός και αξιόπιστος.
- Ολόκληρο το πνευματικό εμπορικό σήμα της ΙΑΠΩΝΙΑΣ SMC χρήσης συστημάτων, για να πάρει μια γρήγορη λείανση τροφών και infeed και ευελιξίας.
- Εξοπλισμένος με ηλεκτρονικό handwheel, μπορεί εύκολα να ρυθμίσει τη θέση κάθε άξονα κατεργασίας και να επιτύχει τη χειρωνακτική λείανση.
- Εξοπλισμένος με το κομμό τροχών άλεσης.
Αλέθοντας δείγματα
Προαιρετικά εξαρτήματα
Άποψη εργοστασίων
Επιχειρησιακό πεδίο:
Κενή συγκολλώντας μηχανή
CNC/Manual μύλος για τα εργαλεία PCD/PCBN
Μηχανή κοπής/χάραξης λέιζερ, μηχανή περιτύλιξης
Τα παγκοσμίως διάσημα PCD/PCBN κενά διανομής, παράγουν υψηλό - ποιοτικό PCD υλικό
Κατεργασία της υπηρεσίας για την κοπή λέιζερ, στίλβωση, συγκόλληση, διακόπτης τσιπ του εξαιρετικά-σκληρού υλικού
Εξαρτήματα για την τέμνουσα κατασκευή εργαλείων (συγκολλητικό, ραβδί επιδέσμου πετρελαίου, κενή κόλλα)
Εισαγωγή επιχείρησης
Αρχικά ιδρυμένο από τους πτυχιούχους από το πανεπιστήμιο Tsinghua, chn-τοπ SCI & τη Co. τεχνολογίας, το ΕΠΕ είναι μια επιχείρηση υψηλής τεχνολογίας ειδικευμένη στις βιομηχανίες εργαλείων διαμαντιών (PCD, PCBN, MD, ND, CVD), που παράγουν τους εξοπλισμούς επεξεργασίας υψηλής ακρίβειας (μύλοι των εργαλείων PCD/PCBN, κενές συγκολλώντας μηχανές, κοπή λέιζερ και μηχανές χάραξης, κέντρο επεξεργασίας λέιζερ). Προσφέρουμε την προ-κατεργασία των υπηρεσιών (κοπή λέιζερ PCD/PCBN, εργαλεία που συγκολλούν, χάραξη διακοπτών τσιπ, περιτύλιξη και στίλβωση, κ.λπ.), και διανέμουμε τα παγκοσμίως διάσημα κενά PCD/PCBN. Επίσης επαγγελματικές διαβουλεύσεις ανεφοδιασμού και προηγμένες τεχνικές υπηρεσίες.
Είμαστε μοναδικός σας εργοστάσιο στάσεων στον τομέα της εξαιρετικά-σκληρής επεξεργασίας υλικών με μια καλή φήμη στην παγκόσμια αγορά.
